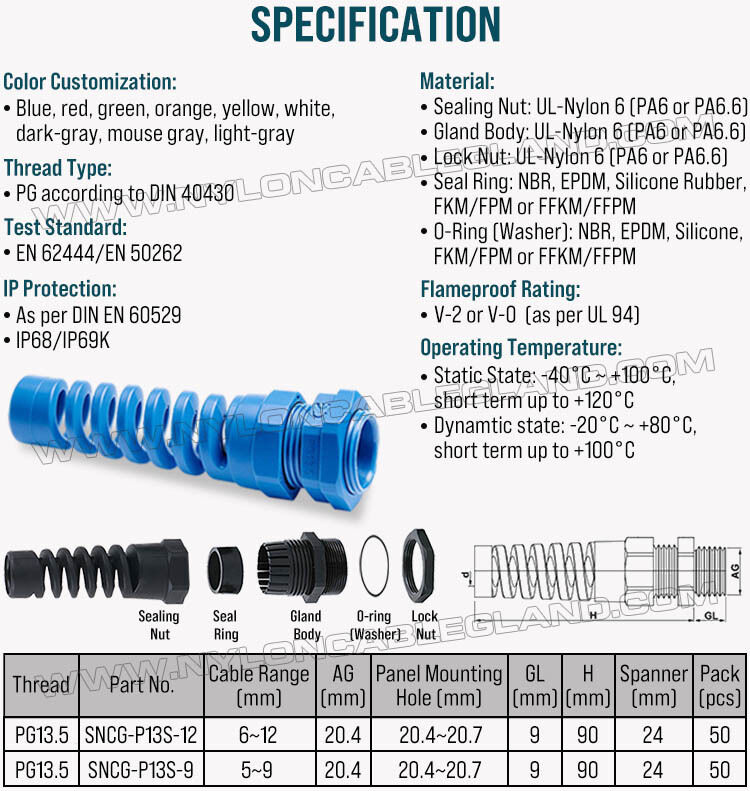

| Τόπος καταγωγής: | Zhejiang, Κίνα |
|---|---|
| Μάρκα: | Factory or OEM/ODM Services |
| Πιστοποίηση: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Αριθμό μοντέλου: | Σειρά SNCG |
| Ποσότητα παραγγελίας min: | 10.000 Μονάδες |
| Τιμή: | factory direct supply |
| Συσκευασία λεπτομέρειες: | τυποποιημένη συσκευασία (διατίθεται και ειδική συσκευασία κατόπιν αιτήματος) |
| Χρόνος παράδοσης: | συνήθως 9-14 ημέρες |
| Όροι πληρωμής: | T/T, L/C, Western Union |
| Δυνατότητα προσφοράς: | 2.000.000 μονάδες το μήνα |
| Υλικό: | Εισαγόμενο πολυαμίδιο 6 με πιστοποίηση UL | Ευφλεκτότητα: | Αξιολόγηση V-2 (σύμφωνα με το UL94) |
|---|---|---|---|
| Δαχτυλίδι με σφραγιδόλιθο: | NBR (διατίθεται επίσης σε EPDM, Silicone, FKM/FPM, FFKM/FFPM) | O-ring: | NBR (διατίθεται επίσης σε EPDM, Silicone, FKM/FPM, FFKM/FFPM) |
| Νήματα PG: | Σύμφωνα με την DIN 40430 | Πρότυπο δοκιμής: | EN 62444 / EN 50262 |
| Αδιάβροχο: | IP68 / IP69K | Προσδιορισμός: | PG13.5 (εύρος καλωδίων: 6-12 mm & 5-9 mm) |
| Λέξεις-κλειδιά: | Έγχρωμοι σπειροειδείς στυπιοθλίπτης καλωδίων, έγχρωμοι στυπιοθλίπτης καλωδίων με ανακούφιση τάσης | Λειτουργία: | Οπτική αναγνώριση και διαχείριση καλωδίων |
| ΠΕΡΙΓΡΑΦΗ: | Έγχρωμος σπειροειδής στυπιοθλίπτης καλωδίων με προστασία από τάνυση από νάιλον 6 (πολυαμίδιο 6 ή PA6 | Έθιμο λογότυπο: | διαθέσιμος |
| Συνήθεια μεγέθους: | διαθέσιμος | συνήθεια χρώματος: | διαθέσιμος |
| Προσαρμοσμένη μάρκα: | διαθέσιμος | Προσαρμοσμένη συσκευασία: | διαθέσιμος |
Τι είναι οι έγχρωμοι σπειροειδείς στυπιοθλίπτες καλωδίων από νάιλον;
Οι έγχρωμοι σπειροειδείς στυπιοθλίπτες καλωδίων από νάιλον είναι ένας τύπος συσκευής εισόδου καλωδίων και ανακούφισης τάσης, κατασκευασμένος κυρίως από τεχνικό νάιλον 6 (πολυαμίδιο 6), με ένα εύκαμπτο σπειροειδές ή τυλιγμένο τμήμα στην έξοδο του καλωδίου. Εγκαθίσταται στο σημείο όπου ένα καλώδιο διέρχεται από ηλεκτρικό περίβλημα, κουτί διακλάδωσης, πίνακα ελέγχου, περίβλημα μηχανήματος ή άλλο εξοπλισμό.
Αυτοί οι σπειροειδείς στυπιοθλίπτες καλωδίων εκτελούν δύο λειτουργίες ταυτόχρονα:
Στεγανοποίηση και συγκράτηση καλωδίου — ο δακτύλιος στεγανοποίησης συγκρατεί το καλώδιο και βοηθά στην αποτροπή της εισόδου σκόνης και νερού στο περίβλημα.

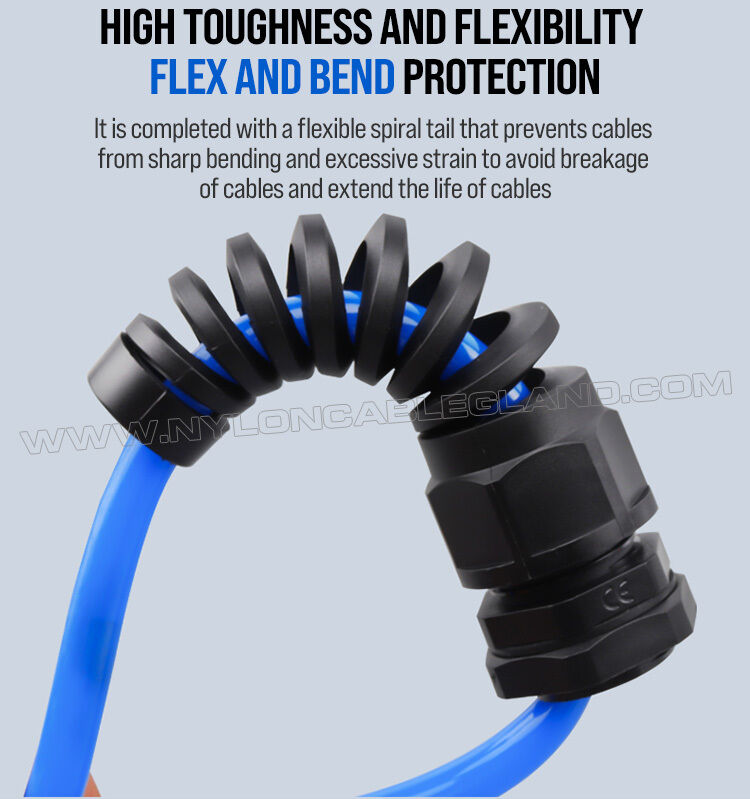

Προστασία από κάμψη και τάση — η σπειροειδής ουρά παρέχει μια εύκαμπτη μετάβαση μεταξύ του σταθερού στυπιοθλίπτη και του καλωδίου, μειώνοντας την απότομη κάμψη και τη μηχανική καταπόνηση στην έξοδο του καλωδίου.
Ποια χαρακτηριστικά έχουν οι έγχρωμοι σπειροειδείς στυπιοθλίπτες καλωδίων;
1. Προστασία από σπειροειδή στροφή
Αυτό είναι το καθοριστικό χαρακτηριστικό.
Οι συμβατικοί ευθείοι αδένες καλωδίου κρατούν και σφραγίζουν το καλώδιο, αλλά το καλώδιο μπορεί να σχηματίσει μια σχετικά απότομη καμπύλη αμέσως έξω από το αδένα του καλωδίου.ευέλικτη μετάβαση στροφής, βοηθώντας στη διανομή της τάσης κάμψης σε μεγαλύτερο τμήμα καλωδίου.
Έχουν σχεδιαστεί με σκοπό να μειώσουν την κόπωση του οδηγού, να προστατεύσουν από την υπερβολική κάμψη και να παρέχουν πρόσθετη ευελιξία και ανακούφιση από την πίεση.
Αυτό είναι ιδιαίτερα χρήσιμο για:

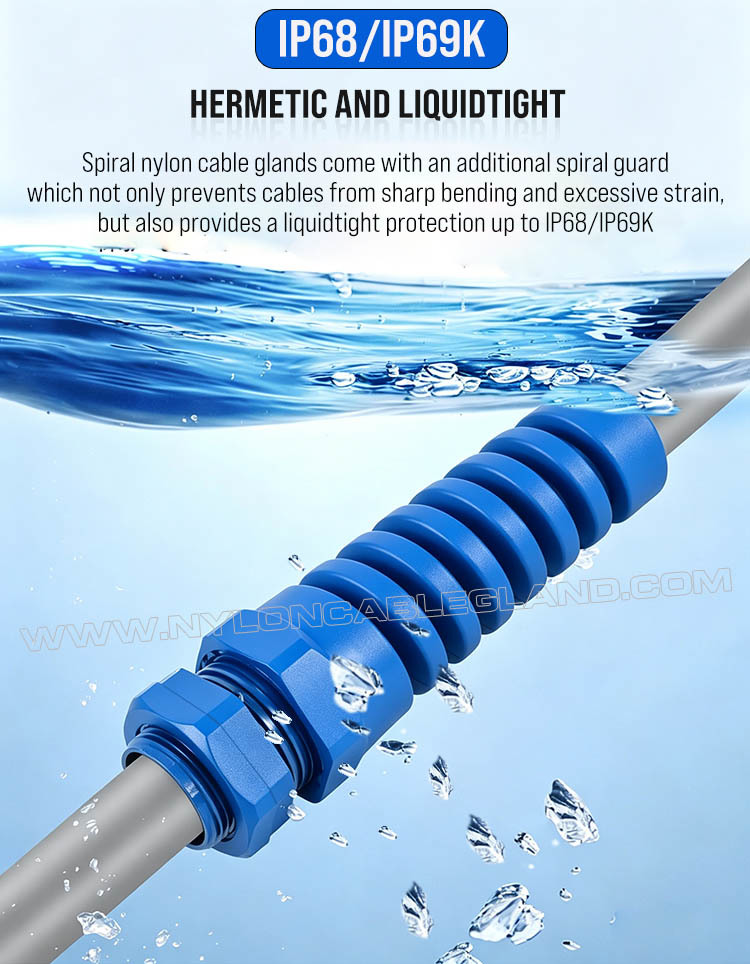

2. Σφραγίσματα νερού και σκόνης
Οι σπειροειδείς κυψέλες καλωδίων μας είναι διαθέσιμες με προστασία IP68 / IP69K, είναι ανθεκτικές στη σκόνη, στο νερό, σε καλή απόδοση σφράγισης, προστατεύοντας τα ηλεκτρικά κουτιά σας από την είσοδο υγρών.
3. Ελαφριά κατασκευή
Το νάιλον 6 (πολυαμίδιο 6) είναι σημαντικά ελαφρύτερο από τα μεταλλικά αδένια καλωδίων.
4. Ηλεκτρική μόνωση
Σε αντίθεση με τα μεταλλικά αδένια καλωδίων, η έκδοση από νάιλον είναι ηλεκτρομόνωση.Αυτό μπορεί να είναι επωφελές σε πολλές ηλεκτρικές και ηλεκτρονικές εγκαταστάσεις χαμηλής τάσης όπου η ηλεκτρική μόνωση και η αντοχή στη διάβρωση είναι επιθυμητές..
5. Αντίσταση στη διάβρωση
Η έκδοση από νάιλον δεν σκουριάζει όπως η έκδοση από χάλυβα και είναι φυσικά κατάλληλη για πολλά υγρά περιβάλλοντα.και εξωτερική ατμοσφαιρική ρύπανση εξαρτάται από τη συγκεκριμένη φόρμουλα νάιλον και το υλικό σφραγίδας.
6. Δονήσεις και αντίσταση στην κίνηση
Η σπειροειδή σχεδίαση μπορεί να κάνει την έξοδο καλωδίου λιγότερο ευαίσθητη στη συγκέντρωση άγχους που προκαλείται από δονήσεις και κίνηση.

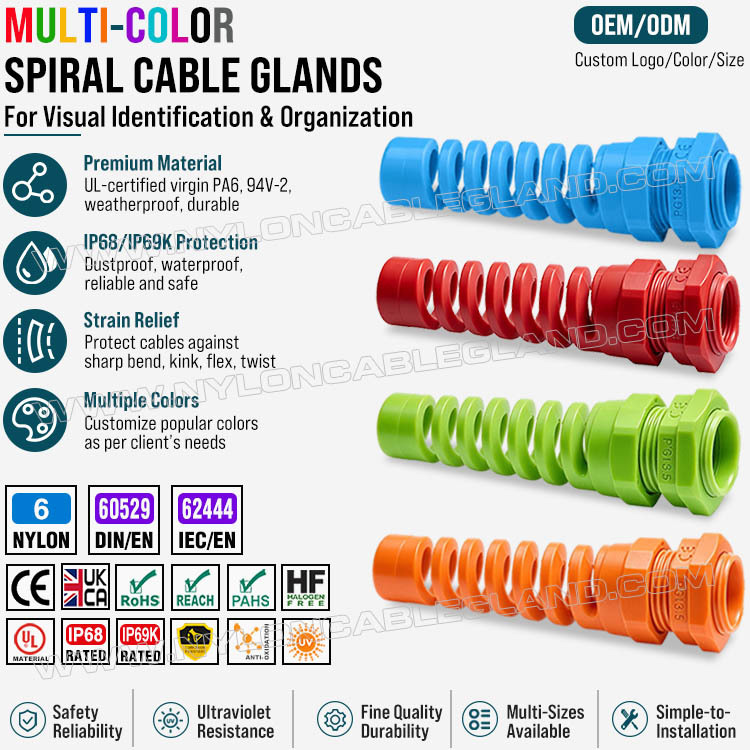

7. Προσαρμογή χρώματος
Το χρώμα μπορεί να προσφέρει οπτικά και οργανωτικά οφέλη.
Προσφέρουμε τυποποιημένα χρώματα όπως μαύρο και γκρι, ενώ άλλα χρώματα μπορούν να παραχθούν προσαρμοσμένα.
Γιατί χρησιμοποιούμε τους έγχρωμους σπειροειδείς στυπιοθλίπτες καλωδίων από νάιλον;
Υπάρχουν δύο διαφορετικοί λόγοι: το σπειροειδές σχέδιο και το χρώμα.
Σπειροειδής σχεδίαση: προστασία του καλωδίου
Ο κύριος μηχανικός λόγος είναι η μείωση της πίεσης κάμψης και η βελτίωση της ανακούφισης από την πίεση.
Για παράδειγμα:
Χωρίς προστασία σπειροειδούς:
Καλώδιο → κοφτερό σημείο κάμψης → υψηλή τοπική πίεση → μόνωση / κόπωση πυρήνα
Με προστασία σπείρας:
Καλώδιο → ευέλικτη σπειροειδή μετάβαση → κατανεμημένη κάμψη → χαμηλότερη τοπική ένταση
Αυτό μπορεί να είναι ιδιαίτερα χρήσιμο όταν τα καλώδια τραβήχνονται, μετακινούνται, δονούνται ή λυγίζονται επανειλημμένα.
Χρώμα: βελτίωση της ταυτοποίησης
Αντίθετα, μπορεί να κάνει μια εγκατάσταση ευκολότερη στην αναγνώριση, στην οργάνωση, στον έλεγχο και στη συντήρηση.
Για παράδειγμα, ένα έργο μπορεί να χρησιμοποιεί:
| Χρώμα | Πιθανή χρήση |
|---|---|
| Μαύρο | Καλώδια γενικής χρήσης |
| Γκρι | Πίνακας ελέγχου ή γενική ηλεκτρική καλωδίωση |
| Μπλε | Ορισμένη ομάδα καλωδίων |
| Κόκκινο | Ορισμένο κύκλωμα/σύστημα |
| Πράσινο | Ορισμένη ομάδα καλωδίων |
| Πορτοκαλί | Ειδικός εξοπλισμός ή αναγνώριση κυκλώματος |
| Κίτρινο | Συντήρηση ή ταυτοποίηση συστήματος |
Οι εν λόγω χρωματικές τοποθετήσεις είναι ειδικές για κάθε έργο, εκτός εάν ορίζονται από ισχύον πρότυπο ή προδιαγραφή εργοστασίου.δεν πρέπει να ερμηνεύεται αυτόματα ως μια συγκεκριμένη ηλεκτρική λειτουργία.
Το χρώμα μπορεί επίσης να χρησιμοποιηθεί για:
Πού χρησιμοποιούνται οι έγχρωμοι σπειροειδείς στυπιοθλίπτες καλωδίων από νάιλον;
Είναι ιδιαίτερα χρήσιμα όταν η προστασία από την κάμψη του καλωδίου και η οπτική αναγνώριση είναι τόσο πολύτιμες.
Βιομηχανική αυτοματοποίηση
Χρησιμοποιείται σε:
Η σπειροειδής ουρά βοηθά στην προστασία των καλωδίων όπου τα μηχανήματα δημιουργούν κίνηση και δονήσεις.
Μηχανήματα και εξοπλισμός
Συνήθως για:
Ρομποτική και συστήματα κίνησης
Μπορούν να είναι χρήσιμα στις εξόδους καλωδίων όπου υπάρχει κάμψη, αν και οι ρομποτικές εφαρμογές υψηλού κύκλου απαιτούν προσεκτική εξέταση των δυναμικών προδιαγραφών καλωδίων.
Ηλεκτρικές και χειριστικές μονάδες
Τα αδένια καλωδίων παρέχουν κατακράτηση καλωδίων και σφράγιση στις εισόδους του περιβλήματος.
Ηλεκτρικός εξοπλισμός εξωτερικών χώρων
Οι πιθανές εφαρμογές περιλαμβάνουν:
Η πραγματική καταλληλότητα εξαρτάται από την αντοχή στις ακτινοβολίες UV, την θερμοκρασία, την ικανότητα IP και τον συγκεκριμένο συνδυασμό υλικού καλωδίου-δένδρου/στεγόν.
Μεταφορές και κινητός εξοπλισμός
Η ευέλικτη δομή μπορεί να είναι χρήσιμη σε εξοπλισμό που εκτίθεται σε δονήσεις ή στην κίνηση καλωδίων.
Συσκευές χειρός και φορητές
Αναγνωρίζουμε ειδικά τους σπειροειδείς αδένες καλωδίων για χειροκίνητες ή φορητές συσκευές λόγω της πρόσθετης ευελιξίας τους και της ελάφρυνσης της πίεσης.
Συμπεράσματα
Οι έγχρωμοι στυπιοθλίπτες καλωδίου από νάιλον με σπιράλ συνδυάζουν τις λειτουργίες ενός συμβατικού στυπιοθλίπτη νάιλον με μια επιμήκη προέκταση σπιράλ για την προστασία από την κάμψη. Ο κύριος τεχνικός τους σκοπός είναι να παρέχουν στεγανοποίηση, συγκράτηση του καλωδίου, ανακούφιση από καταπονήσεις και βελτιωμένη προστασία έναντι φθορών που οφείλονται στην κάμψη του καλωδίου. Στο εμπόριο διατίθενται εκδόσεις από PA6 ή PA6.6 με βαθμό προστασίας IP68, διάφορα συστήματα σπειρώματος και διαφορετικά εύρη σύσφιξης καλωδίων.
Το χρώμα αποτελεί κυρίως χαρακτηριστικό αναγνώρισης, οργάνωσης, εξατομίκευσης και αισθητικής, ενώ η δομή σπιράλ αποτελεί τη βασική λειτουργική διαφορά.
Για εφαρμογές βιομηχανικού αυτοματισμού, μηχανήματα, πίνακες ελέγχου, ηλεκτρολογικό εξοπλισμό εξωτερικού χώρου, φορητό εξοπλισμό και περιπτώσεις όπου τα καλώδια κάμπτονται κοντά στο περίβλημα, αυτός ο τύπος στυπιοθλίπτη προσφέρει έναν πρακτικό συνδυασμό προστασίας καλωδίου, στεγανοποίησης, ευελιξίας, ελαφριάς κατασκευής και οπτικής αναγνώρισης.
